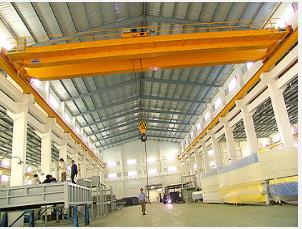

通用橋式起重機
(1)分類為吊鉤橋式起重機、抓斗橋式起重機、電磁橋式起重機、吊鉤橋式起重機、三用橋式起重機、大起升高度橋式起重機。
(2)通用橋式起重機的結構形式。通用橋式起重機是用吊鉤或抓斗或電磁盤吊取重物的一般用途的橋式起重機。它是由起升機構、運行機構和橋架結構組合而成。
起升機構是由傳動裝置(包括電動機、制動器、減速器、卷筒裝置)和鋼絲繩卷繞系統的定滑輪、鋼絲繩、吊鉤等組成。
運行機構是由大車運行機構和小車運行機械兩部分組成。大車運行機構用來使起重機在地面或吊車梁上的軌道上運行。小車運行機構用來使起重小車在起重機上的小車軌道上運行。大車、小車運行機構均由電動機、制動器、減速器、聯軸器、傳動器、傳動軸、車輪組等組成。
橋梁結構由主梁和端梁兩部分組成。雙梁橋架是由兩根主梁和兩側端梁組成;單梁橋架則由單根主梁和兩側端梁組成。
