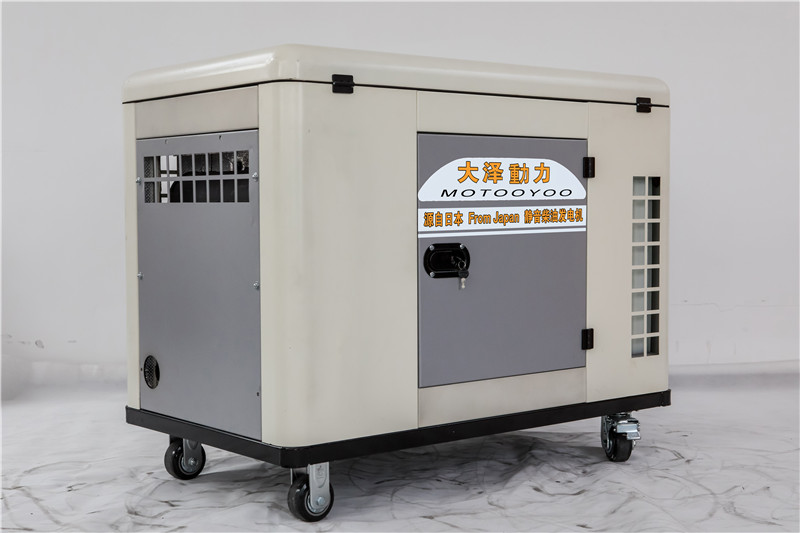

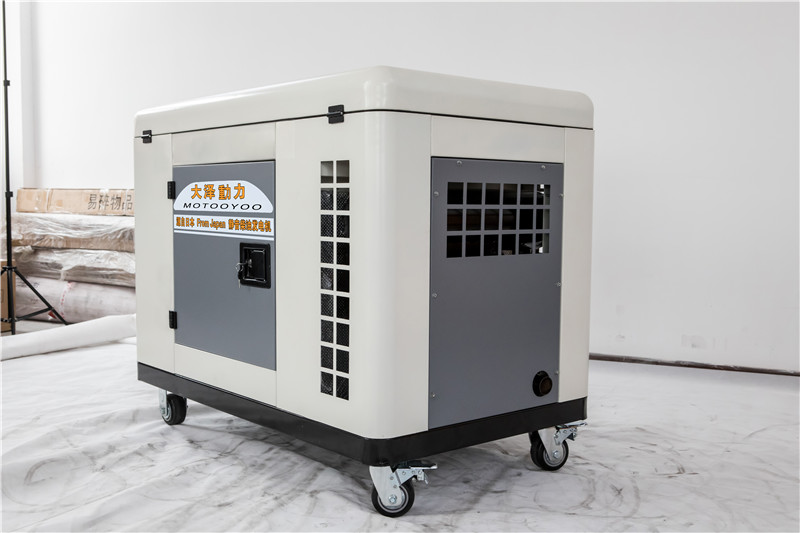

點擊圖片查看原圖
1)機組安裝：柴油發電機位于廂體內部中央，
2)排氣室與機組室隔開，進氣與排氣采用了吸音擋板結構，保證了進氣、排氣良好進行，并進一步降低了噪音
3)在進行電纜連接時,用戶可將電纜線一端與用電負載連接并將電纜另一端通過右側門下的電纜出口連接到空氣開關中，忌投入使用
4)控制箱安裝在側門內，打開側門立于地面忌操作、觀察儀表指針變化，極大地方便用戶使用
5)工具箱：隨機配套有專用工具
6)機廂內壁安裝有鍍鋅沖孔金屬板及吸音棉，美觀且吸音效果好
7)排煙管：通過柔性減震墊套吊裝
8)靜音器：機組排氣系統采用高性能靜音器降噪結構，且置于機廂排風室內， 從而大大降低了運行中的噪音。
|
機組型號 |
TO19000ET |
||
|
發電機 |
額定電壓 |
220/380V |
|
|
|
頻率 |
50HZ |
|
|
|
最大輸出 |
18KVA |
|
|
|
額定輸出 |
20KVA |
|
|
|
啟動方式 |
電啟動 |
|
|
|
功率因數(COSφ) |
0.8/1.0 |
|
|
|
工作時間 |
8-13H |
|
|
|
燃油損耗 |
250g/kw.h |
|
|
發動機 |
引擎型號 |
TO2V98 |
|
|
|
發動機類型 |
V型雙缸、風冷、直噴發動機 |
|
|
|
點火系統 |
壓燃式點火 |
|
|
|
氣缸數 |
2 |
|
|
|
冷卻方式 |
風冷 |
|
|
|
調速方式 |
自動調節 |
|
|
|
機油容量 |
3.2L |
|
|
|
油箱容量 |
30L |
|
|
|
燃油型號 |
0#夏 -10#冬 |
|
|
電機類型 |
電機類型 |
勵磁電機 |
|
|
|
額定電壓 |
380/220V |
|
|
|
防護等級 |
IP23 |
|
|
|
絕緣等級 |
H |
|
|
|
相數線數 |
三相四線 |
|
|
其他 |
噪音 |
70-78dBA/7m |
|
|
|
機器尺寸 |
1300x800x1030mm |
|
|
|
重量 |
320/350kg |
|
|
選配功能 |
全自動ATS |
選配 |
|
|
|
云端控制 |
選配 |
|
|
|
云端控制介紹：通過手機APP 電腦操控發電機 |
||
柴油發電機組啟動前的準備：
1.檢查潤滑油的油位、 冷卻液液位、燃油量；
2.檢查柴油機的供油、潤滑、冷卻等系統各個管路及接頭有無漏油漏水現象；
3.檢查電氣線路有無破皮等漏電隱患，接地線電氣線路是否松動，機組與基礎的連接是否牢固；
4.若環境溫度低于零度時，須在散熱器內添加一定比例的防凍劑；
5.柴油發電機組次啟動或停機較長時間后再次啟動，應先用手壓泵排盡燃油系統內的空氣。
啟動：
1.合上控制箱內的保險后，按啟動按鈕，按下按鈕3~5s，若啟動不成功，應等20s左右再次啟動。若多次啟動不成功，應停止啟動操作，排除電瓶電壓或油路等故障因數后，再次啟動；
2.啟動時應觀察幾油壓力，若油壓無顯示或很低時，應立即停車檢查。
運行：
1.機組啟動后，檢查控制箱模塊各項參數；機油壓力、 水溫、電壓、頻率等；
2.通常情況下，機組啟動后轉速直接達到額定轉速；有怠速要求的機組，怠速時間一般為3~5min，怠速時間不易過長，否則可能燒壞發電機相關元器件；
3.檢查機組油路、水路及電器的滲漏情況；
4.檢查機組各連接處的緊固情況，看有無松動和劇烈振動；
5.觀察機組各種保護和監視裝置是否正常；
6.當轉素達到額定轉速，起空載運行的各項參數穩定后，合閘供電；
7.檢查確認控制屏各項參數是否在允許的范圍內，再次檢查機組的振動，有無三漏及其他故障；
8.機組運行時嚴禁載。
