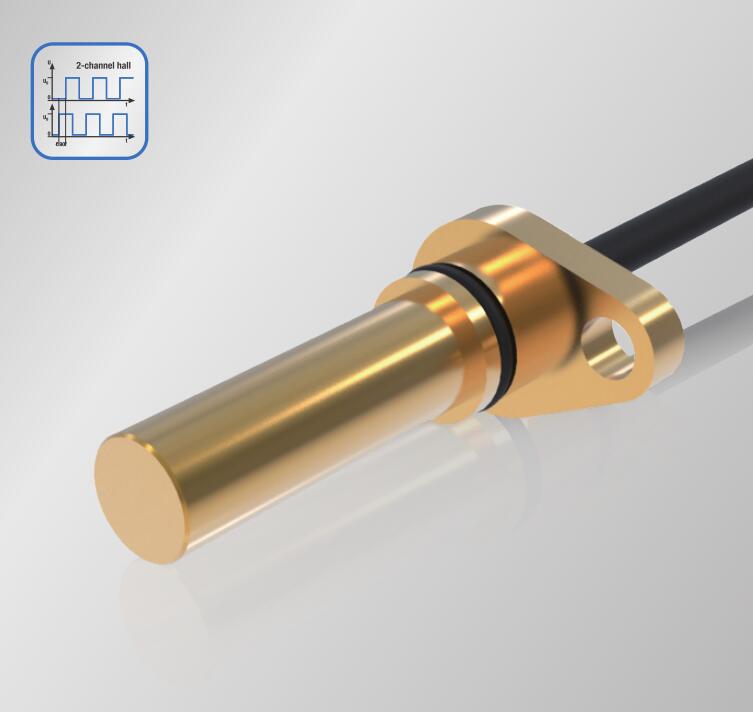

可探測鋼鐵等鐵磁性材質齒輪或者凹槽，檢測齒寬2mm
霍爾原理非接觸式測量，**檢測距離1.7mm
可測量的頻率范圍：1Hz-15KHz
AB兩路方波輸出，NPN集電極開路
供電電壓：7-24VDC
保護：電源反接保護
溫度范圍：-32℃-140℃
銅外殼，堅固抗沖擊性強，屏蔽電磁干擾效果**
耐油污，適用于及其惡劣環境下
高的防護等級:IP69k
典型應用：高爾夫球車，沙灘車，電動汽車，電動叉車,液壓馬達、船舶艉軸 、工程車
輛、汽車發動機等電機和機器設備的轉速、方向反饋。
環境參數
標準溫度 100°
工作溫度范圍 -32℃-140℃
防護等級 IP69K
電氣壽命（在100℃時的MTBF） 200,000h
機械參數
機械參數
感應距離 0.2-1.7mm
相位偏移90°時齒槽寬度 4mm
齒輪直徑 ≥50mm
齒厚 ≥10mm
齒輪覆蓋傳感器的**小寬度 ≥10mm
線束的**拉力 100N
電氣參數
電氣參數
供電電壓 7-24V
標準電壓 15V
**過電壓 55V/1min
輸出信號 NPN ，集電極開路
上拉電阻 ≤100K
信號輸出幅值：高電平 ≥（+Ub-0.5V）
信號輸出幅值：低電平 ≤+0.5V
輸出信道 A、B
相位差（取決于齒輪的齒寬） 90°+/-20°
占空比 50°+/-10°
信號類型 方波
頻率 1Hz-15KHz
**消耗電流+Ub=30V 30mA
推薦負載電流 5mA
**負載電流 ≤50mA
電源的反向電壓 不限制
大電流注入ISO 11452-4(BCI),80% AM,20MHz...1GHz 130mA
輻射抗擾度ISO 11452-5(stripline),80% AM,1MHz...1GHz 200V/m
ESD,DIN EN 61000-4-2 空氣放電16KV, 接觸放電8KV
